18569982039

活性炭概述
項目介紹
項目特點
設(shè)備工藝
設(shè)備參數(shù)
技術(shù)支持
猜你關(guān)心
相關(guān)案例
猜你關(guān)心

活性炭生產(chǎn)

什么是活性炭？活性炭是一種具有高度吸附能力的碳材料。它由天然材料（如木材、椰殼）或礦物質(zhì)（如煤炭）經(jīng)過特殊處理而得到，形成大量微孔和孔隙結(jié)構(gòu)，增加其表面積。這些微孔和孔隙可以吸附氣體、液體和溶解于液體中的物質(zhì)。
活性炭常用于水處理、空氣凈化、工業(yè)排放控制、個人防護等領(lǐng)域，以去除污染物、異味和有害物質(zhì)。

我們的碳化設(shè)備可以用來加工活性炭所需要的碳化料，可以用來碳化處理多種生物質(zhì)原料如椰殼、木材、竹子等。

貧氧碳化高碳含量耐高溫

電話咨詢>

活性炭生產(chǎn)方案介紹

活性炭的加工工藝流程通常包括以下幾個步驟： 1.原料選擇和破碎：選擇適合的原料，如木材、椰殼或煤炭，并將其進行粉碎或破碎，以便后續(xù)處理。2. 碳化：將破碎后的原料放入高溫爐中，在無氧條件下進行碳化處理。這個過程中，原料中的有機物質(zhì)會被分解，形成含碳的物質(zhì)。3. 活化：將碳化后的物料送入活化爐或使用化學(xué)方法進行活化處理。活化可以通過蒸汽、二氧化碳或化學(xué)試劑來實現(xiàn)。這個過程中，微孔和孔隙會形成，增加活性炭的吸附能力。4. 洗滌和干燥：活化后的活性炭需要經(jīng)過洗滌和干燥的過程，以去除殘留的雜質(zhì)和溶劑，并保證其干燥和穩(wěn)定性。5. 篩分和精磨：對活性炭進行篩分，以去除過大或過小的顆粒。有時還需要進行進一步的精磨，以獲得所需的粒度和均勻度。6. 包裝和儲存：將處理好的活性炭進行包裝，以便運輸和儲存，并確保其質(zhì)量不受外界因素的影響。
我們可提供破碎、碳化階段的活性炭生產(chǎn)設(shè)備。

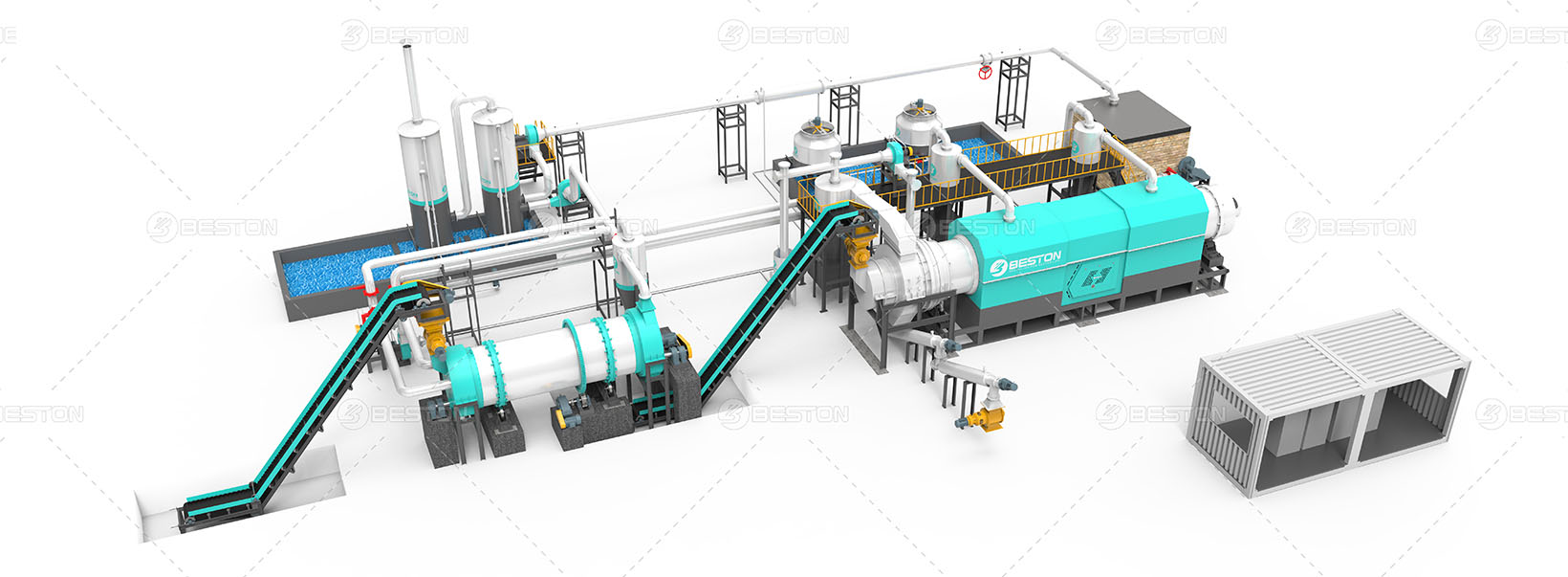

活性炭項目示意

我們的設(shè)備特點與優(yōu)勢

出碳固定碳含量高

高碳含量可以增加活性炭的表面積和微孔結(jié)構(gòu)，從而提高其吸附能力。不同類型的活性炭在碳含量上可能存在差異，我們的碳化設(shè)備對一般生物質(zhì)原料碳化后固定碳含量可達到70%以上。

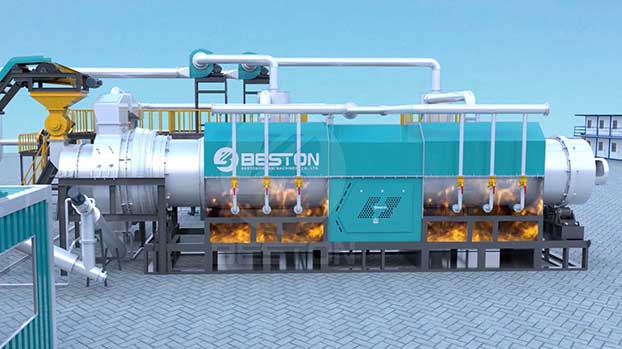

設(shè)備耐高溫

設(shè)備耐高溫溫度可調(diào)

我們的碳化爐可耐700°左右高溫，通過PLC系統(tǒng)監(jiān)測和調(diào)整碳化溫度。較低的碳化溫度可能會導(dǎo)致碳化反應(yīng)不充分，生成的活性炭具有較低的碳含量和較小的孔隙結(jié)構(gòu)，吸附能力相對較弱，較高的碳化溫度則可能使原料過度熱解，導(dǎo)致炭素化程度過高，生成的活性炭顆粒過大或孔隙結(jié)構(gòu)不均勻。

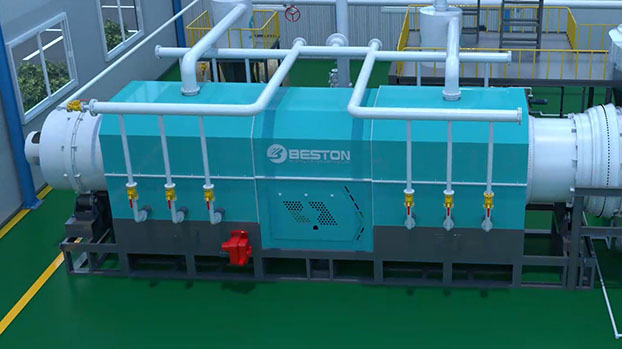

低氧碳化

活性炭生產(chǎn)碳化階段通常需要在無氧或低氧環(huán)境下進行。控制好碳化溫度、時間以及氣氛等因素，可以減少氧化反應(yīng)對活性炭形成和性能的不利影響。如碳含量降低、孔隙結(jié)構(gòu)改變、表面活性改變、粒徑變化等

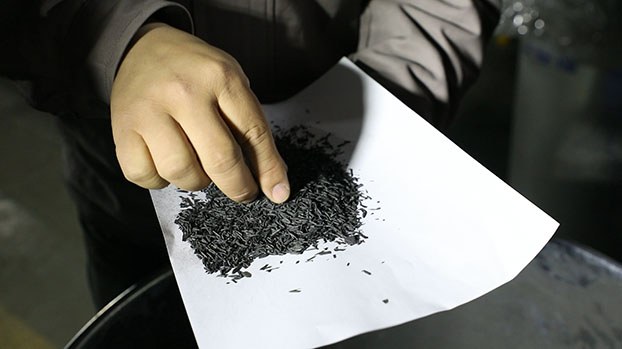

固定碳含量高

活性炭生產(chǎn)碳化設(shè)備工藝

碳化設(shè)備工藝動畫

節(jié)能環(huán)保

可炭化木材、竹子、果殼等原料

活性炭生產(chǎn)碳化工序流程圖

粉碎（基于物料尺寸選配）

烘干（基于物料水分選配）

碳化

活性炭生產(chǎn)炭化設(shè)備參數(shù)

型號	BST-05 Pro	BST-10	BST-30	BST-50
進料容量	0.3-0.5立方/小時	2-4立方/小時	7-9立方/小時	10-15立方/小時
設(shè)備重量（標準配置）	15噸	35噸	35噸	49噸
主爐尺寸（米）	直徑0.83長5.5	直徑1.3長14.051	直徑1.7長14.18	直徑2.0長14.26
占地（長寬高，標準配置）	1083.9米	29155米	30158米	35189米
功率（標準配置）	31千瓦	34.7千瓦	61.5千瓦	116千瓦

我們的技術(shù)支持

客戶工廠設(shè)計

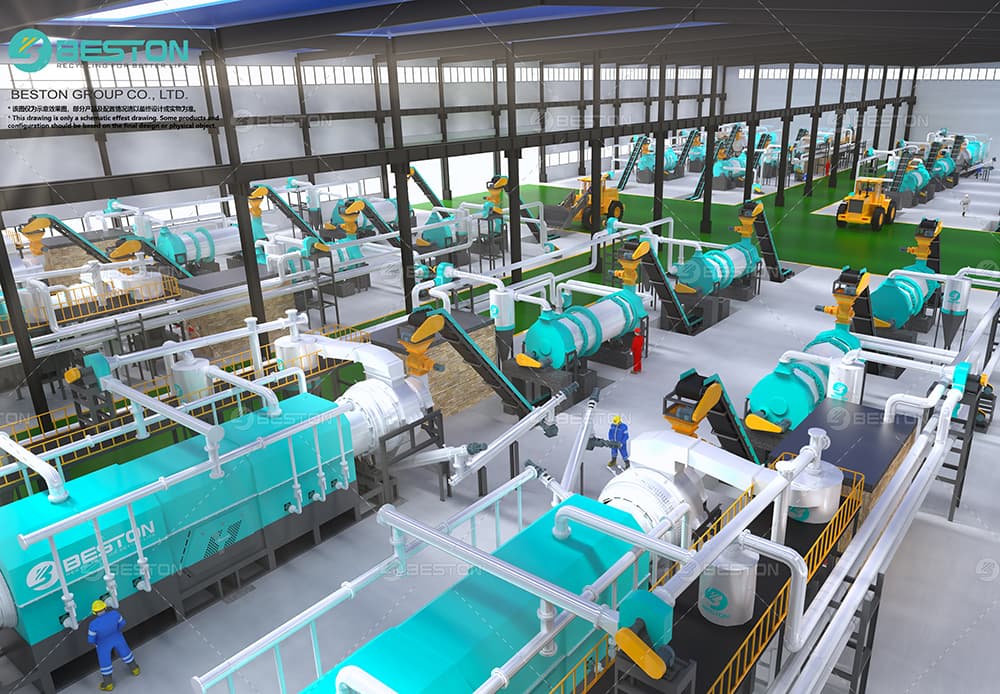

設(shè)備布局圖

設(shè)備基礎(chǔ)圖

PID流程圖

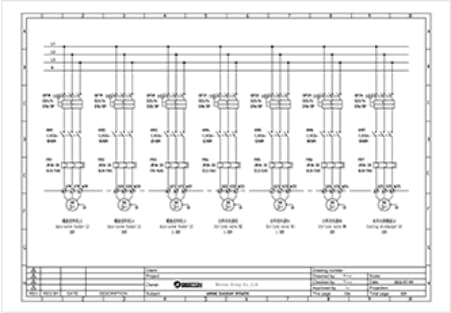

電氣制圖

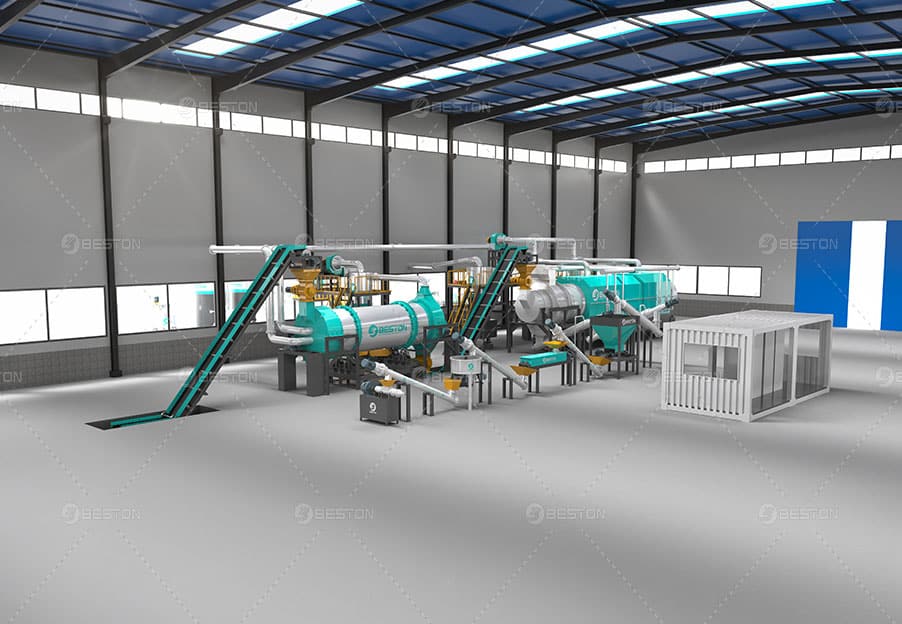

3D布局效果圖

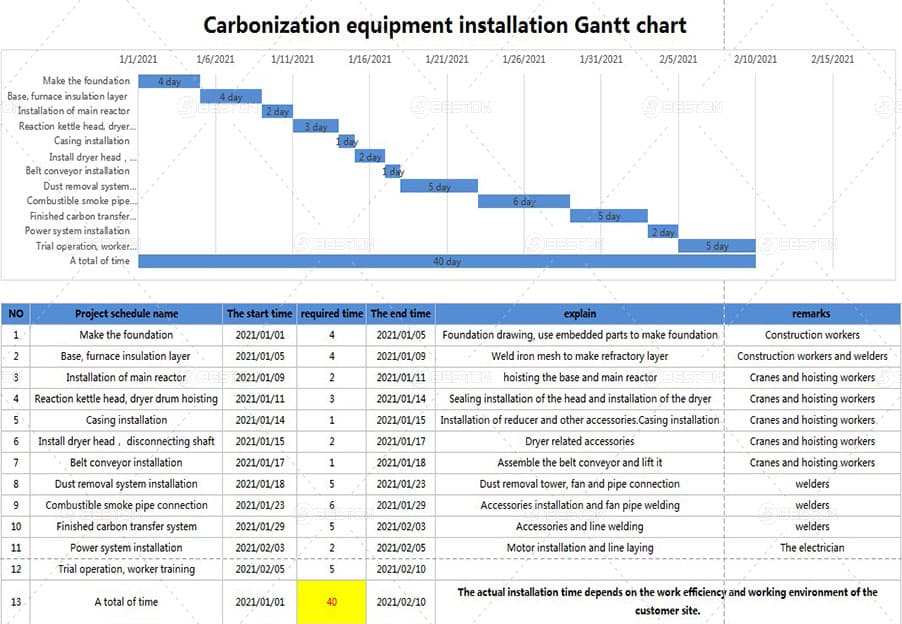

安裝時間表

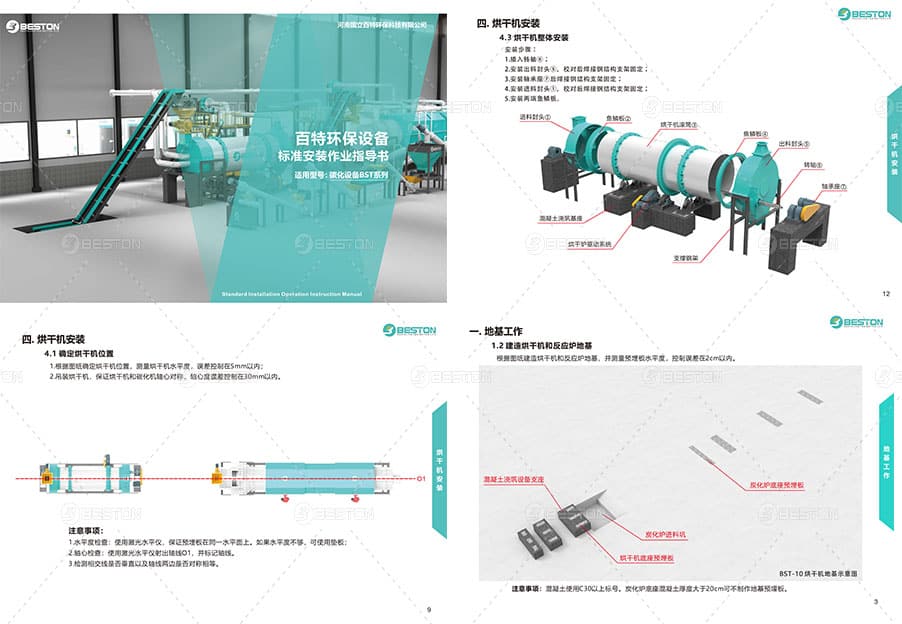

安裝手冊

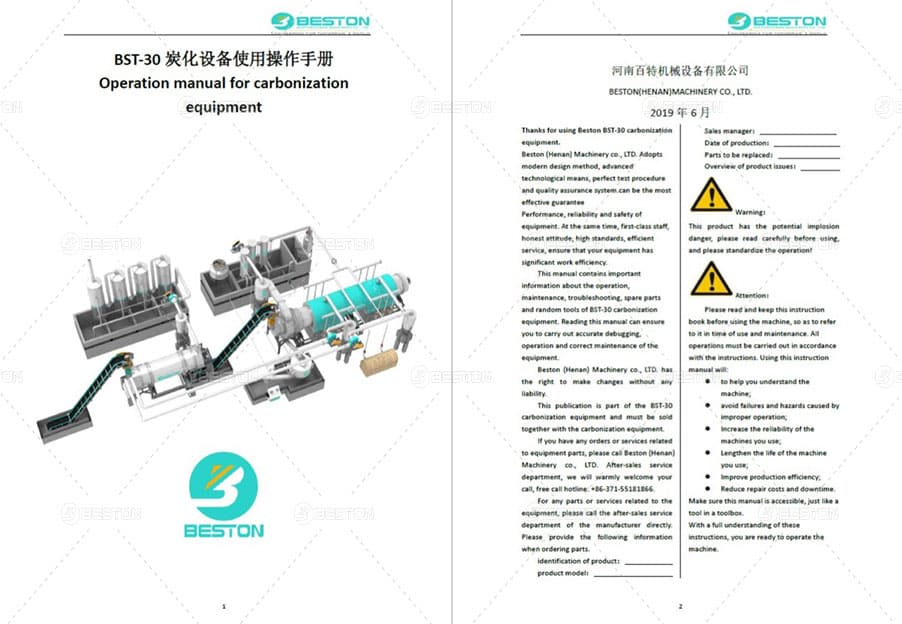

操作手冊

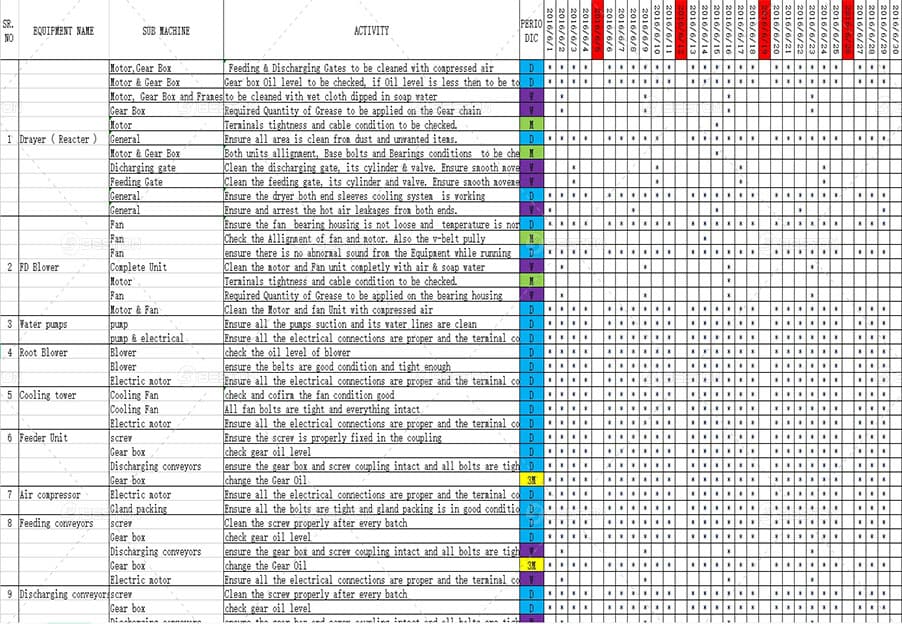

維護手冊

你可能還關(guān)心

活性炭生產(chǎn)碳化階段的碳化時間多久合適

碳化時間的選擇會受到多個因素的影響，包括原料類型、碳化溫度、所需的最終產(chǎn)品性能等。沒有一個固定的標準值適用于所有情況。然而，一般來說，碳化時間需要足夠長，以確保原料中的有機物質(zhì)充分分解，并形成碳基結(jié)構(gòu)。在選擇碳化時間時，可以考慮以下因素：原料特性：不同類型的原料具有不同的熱解特性和反應(yīng)速率。根據(jù)原料的結(jié)構(gòu)和組成，確定碳化時間以確保有機物質(zhì)得到充分分解和轉(zhuǎn)化。碳化溫度：較高的碳化溫度通常會縮短所需的碳化時間，而較低的溫度則可能需要更長的碳化時間。根據(jù)碳化溫度的選擇，調(diào)整碳化時間以實現(xiàn)適當?shù)奶蓟潭取? 目標產(chǎn)品性能：所需的最終產(chǎn)品性能和應(yīng)用需求也會影響碳化時間的選擇。例如，某些應(yīng)用可能需要更高的孔隙度和比表面積，可能需要更長的碳化時間來形成豐富的微孔結(jié)構(gòu)。

碳化效果如何進行檢查和確認

判定碳化原料中有機物質(zhì)是否充分分解可以通過以下幾種方法進行評估：可見觀察：通過可見觀察原料的顏色、形態(tài)和質(zhì)地變化來判斷。碳化過程中，原料通常會發(fā)生熱解和炭化，從而轉(zhuǎn)變?yōu)檩^黑色的形態(tài)，比如木材在炭化后會變?yōu)樯詈稚蚝谏? 質(zhì)量損失：對碳化前后原料的質(zhì)量進行比較。由于有機物質(zhì)的熱解和揮發(fā)，碳化后的樣品質(zhì)量通常會明顯降低。較大的質(zhì)量損失可能表明有機物質(zhì)已經(jīng)部分分解。熱重分析（TGA）：使用熱重分析儀可以定量地監(jiān)測原料在升溫過程中的質(zhì)量變化。熱重曲線能夠顯示出有機物質(zhì)的熱解和殘留情況。當有機物質(zhì)逐漸分解時，曲線上的質(zhì)量損失區(qū)域就會增加。紅外光譜（IR）分析：紅外光譜技術(shù)可以檢測樣品中的官能團和化學(xué)鍵信息。與未碳化的原料相比，通過紅外光譜分析，可以觀察到碳化后樣品中官能團的變化和有機物質(zhì)的分解情況。掃描電子顯微鏡（SEM）觀察：使用掃描電子顯微鏡觀察樣品的表面形貌和結(jié)構(gòu)，可以初步判斷有機物質(zhì)的分解情況。如果碳化后的樣品呈現(xiàn)均勻、致密的結(jié)構(gòu)，無明顯殘留物，則有機物質(zhì)可能已經(jīng)充分分解。這些方法可以單獨或者相互結(jié)合使用，以對碳化原料中有機物質(zhì)的分解程度進行評估。在實際應(yīng)用中，可以根據(jù)具體的要求和可行性，選擇適合的方法來判定有機物質(zhì)是否充分分解。

碳化過程中氧化反應(yīng)對產(chǎn)品的影響具體有哪些

氧化反應(yīng)在碳化階段可能會對活性炭的形成和性能產(chǎn)生一些影響。以下是一些可能的影響：碳含量降低：氧化反應(yīng)可以促使原料中的碳元素與氧氣結(jié)合，形成二氧化碳（CO2）等氧化產(chǎn)物。這可能導(dǎo)致碳含量的降低，從而對最終活性炭的吸附能力產(chǎn)生負面影響。孔隙結(jié)構(gòu)改變：氧化反應(yīng)可能引起部分碳素的燃燒和脫除，導(dǎo)致孔隙結(jié)構(gòu)的改變。較高的氧化程度可能導(dǎo)致孔隙減少或擴大，從而影響活性炭的吸附性能和選擇性。表面活性改變：氧化反應(yīng)可能導(dǎo)致表面官能團的改變。一些有機官能團可能會被氧化為羧酸、醛、酮等官能團，從而影響活性炭的吸附特性和化學(xué)反應(yīng)性能。粒徑變化：氧化反應(yīng)可能導(dǎo)致碳材料的燃燒和消耗，使活性炭的顆粒大小發(fā)生變化。這可能會影響活性炭的流動性、堆積性和應(yīng)用性能。

碳化爐是什么材質(zhì) 可承受溫度是多少

碳化爐材質(zhì)為Q245R+310S, 熱煙檢測點出口溫度450-600℃，可承受溫度650度以內(nèi)。... [查看詳細]

烘干機能減去多少水分

一道烘干爐可去除25%-30%水分... [查看詳細]

連續(xù)炭化爐運行過程中的爐內(nèi)壓力是多少

連續(xù)炭化爐正常生產(chǎn)中爐內(nèi)壓力-20pa----30pa，理想狀態(tài)為0pa。炭化主爐內(nèi)的壓力與被炭化原料的穩(wěn)定性、可燃氣穩(wěn)定性、溫度穩(wěn)定性等有關(guān)，所以要盡量確保炭化原料的穩(wěn)定性。... [查看詳細]

碳化爐的碳化溫度是多少

生物質(zhì)類碳化溫度一般在380℃---450℃。爐膛內(nèi)溫度約為450℃—600℃... [查看詳細]

是否支持定制顏色和logo

支持... [查看詳細]
