連續式炭化爐

我們的炭化爐為連續式工藝，基本流程為炭化爐預熱、進料、出碳幾個流程，之所以被稱為連續式炭化爐，是炭化爐預熱完成之后，進料是連續不斷的進入炭化爐，出碳也是連續不斷的出碳，炭化時間大約30分鐘左右，這些都是在炭化爐運行過程中進行的，可24小時碳化，每次啟動設備可運行5-6天。
連續式炭化爐的工作原理是炭化爐內有導流片，原料進入炭化主爐之后，隨著炭化主爐的旋轉，在導流片作用下發生水平移動，逐漸從進料口移動到出炭口，在移動過程中被炭化。在進料和出碳后都有閉風器來隔絕空氣，同時搭配炭化主爐的引風機實現連續進料和出炭過程中的主爐內貧氧環境。
連續式碳化爐物料碳化完成后落入出碳口的出碳螺旋裝置內，碳經過出碳螺旋裝置內的水冷換熱冷卻從高溫迅速降低到40左右的溫度，從而實現設備運行中出碳。

一體密封雙筒雙爐三點支撐

電話咨詢>

產品特點與優勢

動態密封連續式高效生產

連續式炭化爐在進料口和出碳口通過專門的設計實現設備運行狀態下的密封性，在設備運行狀態下原料持續進入碳化爐，碳化完成的物料持續通過出碳口出碳，連續式生產，每天處理原料20-120噸

不銹鋼310S材質

連續式炭化爐主爐火區采用不銹鋼310S材質，最高工作溫度可達650°

雙層筒體結構

連續式炭化爐主爐筒體采用雙層結構，內筒烘干外筒碳化，減少近一半占地面積，同時減少了筒體與外環境接觸面積，熱量散失少，熱能利用率高

三重安全保障

連續式炭化爐主爐防爆板，當內部有異常壓力可定向泄壓；多個關鍵位置安裝傳感器，異常狀態立刻掌握；物聯網遠程監控，實時管理設備

節能生產 回收利用可燃?xì)?

節能生產 回收利用可燃?xì)?/div>

連續式炭化爐大多數情況下除預熱階段外，不需要額外的燃料供熱。僅通過對物料碳化產出的可燃?xì)饣厥绽茫纯蓾M足碳化的供熱需求

智能化PLC控制系統

連續式炭化爐基于西門子PLC為控制基礎，采用以太網通信網絡+5G技術進行結構鋪設。集中控制系統通過上位機構建人機交流平臺，生成動態運行流程圖，實現遠程監控與控制系統啟停、參數反饋與運行控制等

動態密封連續式高效生產

可炭化多種原料

連續式炭化爐可炭化的原材料有很多，生物質、污泥、垃圾等類型的物料都可以處理，原料尺寸小于2公分、含水率小于15%可以直接碳化，原料尺寸大于2公分的需要先使用粉碎機加工到2公分以下，含水率大于15%的需要搭配烘干爐。

生物質：

稻殼，秸稈，椰子殼，棕櫚殼，竹子，木屑，甘蔗渣，酒糟，橄欖殼，咖啡殼，果殼，榛子殼，鋸末，橡木，黃麻桿，花生殼，向日葵桿，桃核等

玉米秸稈

玉米秸稈碳

稻殼

稻殼碳

污泥：

市政污泥，河道污泥，工業污泥；

工業污泥

工業污泥炭

印染污泥

印染污泥炭

生活垃圾：

城市生活垃圾

生活垃圾

生活垃圾碳

電子垃圾

炭化回收金屬

環保生產工藝

工藝動畫視頻

百特環保品牌保證

尾氣處理達標

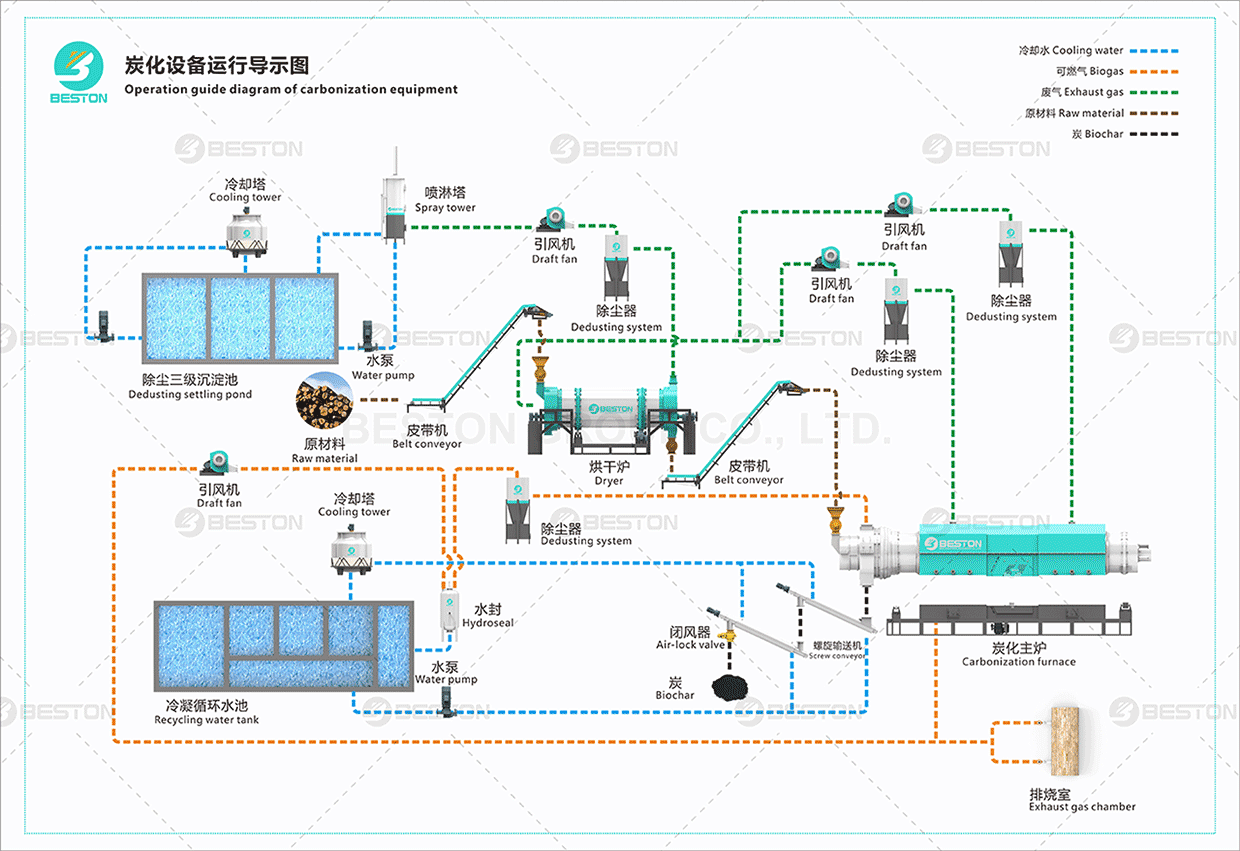

工序流程圖

粉碎（基于物料尺寸選配）

烘干（基于物料水分選配）

碳化

成型（基于成品選配）

產物與用途

生物質碳化

生物質碳化的主要產物為炭（顆粒或者粉末），生物質炭可以用來加工炭基肥、燒烤碳棒、水煙炭、活性炭等產品

污泥碳化

污泥碳化的主要是目的是減量化和無害化，而且碳化之后的污泥具有一定的熱值，可以用來制磚、加工緩釋肥、生產路基材料等

垃圾碳化

生活垃圾碳化目的主要減量化、無害化以及資源化利用，生活垃圾、衣服邊角料、電子垃圾等都可以通過碳化的方式來處理，垃圾碳化之后可以作為燃料使用

連續式炭化爐參數

型號	BST-06	BST-50
進料容量	0.3-0.5立方/小時	10-15立方/小時
主爐尺寸（米）	直徑0.82米*長11.2米	直徑2米*長14.26米
占地（長寬高，標準配置	25米15米8米	35米18米9米
設備重量（標準配置）	21噸	49噸
耗能（標準配置）	153千瓦/時*0.7	191千瓦/時*0.7
工藝方式	連續式s
進料要求	尺寸: ≤20mm; 含水率: ≤15%; 具有流動性
結構	雙筒雙爐膛
轉速	1-9轉/分
控制方式	PLC 控制
主爐材質	不銹鋼 304
工作壓力	微負壓
燃料	柴油、天然氣、液化石油氣、生物質等。
加熱方式	直熱式
噪音（分貝）	≤80
冷卻方式	循環水冷卻
傳動方式	外部齒輪傳動

連續式炭化爐部件介紹

連續式炭化爐由烘干爐（非必選）、炭化主爐、冷凝器（非必選）、冷卻塔等部分組成；炭化主爐由主滾筒、機殼、燃燒室等部件組成

我們的技術支持

客戶工廠設計

設備布局圖

設備基礎圖

PID流程圖

電氣制圖

3D布局效果圖

安裝時間表

安裝手冊

操作手冊

維護手冊

你可能還關心

連續式炭化爐符合碳匯項目的要求嗎？

我們的連續式炭化爐目前是第5代設備，符合碳匯項目的要求。炭化爐供熱采用封閉式燃燒系統，機械配氧等，并對熱解氣體回用作為燃料供熱，生產過程節能環保。而且我們的連續式炭化爐采用PCL控制系統，對設備各個關鍵點位設置有傳感器進行數據監控，自動化程度高，安全性好，適合不同規模類型的碳匯項目設備需求

連續式炭化爐尾氣排放成分是什么

不同原料的碳化尾氣成分有差異，我們工廠有碳化設備的樣機，可以來料試生產，支持第三方在試生產過程中進行尾氣檢測，試生產原料需要300-500公斤。

連續式炭化爐會產生二噁英嗎？設備環保達標嗎

不會。二噁英的產生是含氯物料燃燒產生的，我們的物料一般不含氯，而且碳化過程物料是在低氧環境下進行的，不直接燃燒，所以不會產生二噁英。不同省份/區域的排放要求會有些差異，可... [查看詳細]

木焦油和木醋液是如何處理的

不產出木焦油和木醋液，如果需要，可增加相關配置進行分離和收集。... [查看詳細]

連續炭化爐是無氧炭化嗎？

連續炭化爐是外熱式炭化爐，原料在主爐內被炭化，不與火直接接觸，炭化主爐內為貧氧環境，達不到完全無氧炭化。一般生物質類原料如秸稈、木屑、竹子等炭化過程中主爐內的氧含量為2... [查看詳細]

碳化爐是什么材質 可承受溫度是多少

碳化爐材質為Q245R+310S, 熱煙檢測點出口溫度450-600℃，可承受溫度650度以內。... [查看詳細]

以生物質為例，碳化可燃?xì)獾臒嶂荡蟾攀嵌嗌伲?/div>

熱值約為2800大卡/kg... [查看詳細]
